WIELOFUNKCYJNY MIERNIK CYFROWY

Miernik uniwersalny YT-73094 z funkcją TRUE RMS oraz z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Dodatkową i przydatną opcją jest możliwość bezkontaktowego wykrywania napięcia przemiennego, a także wykrycie przewodu fazowego przez izolację. Za pomocą testu baterii 1,5V i 9V możemy sprawdzić napięcie badanej baterii pod obciążeniem, pomoże to ocenić jej stan oraz wykluczyć lub potwierdzić konieczność wymiany.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-600 V, TRUE RMS + V.F.C.
• pomiar napięcia stałego: D.C. 0-600 V
• pomiar natężenia prądu przemiennego: A.C. 0-10 A, TRUE RMS + V.F.C.
• pomiar natężenia prądu stałego: D.C. 0-10 A
• pomiar rezystancji: 0-9,999 MΩ
• test diody: I_F 1 mA, U_R 3.3 V
• test ciągłości obwodu: 0-30 Ω

Dodatkowe pomiary:

• pomiar pojemności kondensatora: 0-99,99 mF
• pomiar częstotliwości: 0-60 khz
• bezkontaktowe wykrywanie napięcia przemiennego: NCV
• test baterii 1.5 V z rezystancją obciążenia ok. 30 Ω
• test baterii 9 V z rezystancją obciążenia ok. 300 Ω

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

• dokładność pomiaru miernika YT-73094 dla tego zakresu to : ±(1,2% + 3), rozdzielczość 0.1 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1.2%) + 3 x rozdzielczość
• obliczenia: (235 x 1.2%) + 3 x 0.1 = 2,82 + 0,3 = 3,12 V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 3,12 V

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,114 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,15 A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

• TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
• NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy
• V.F.C. - filtr dolnoprzepustowy. Funkcja ma swoje zastosowanie np. podczas pomiarów napięcia wyjściowego sterownika silnika elektrycznego, który wykorzystuje zmianę częstotliwości i napięcia do sterowania prędkością silnika (sterowniki VFD). Po aktywowaniu funkcji miernik filtruje zakłócenia wysokiej częstotliwości pochodzące np. z sygnału PWM i pozostawia tylko niską częstotliwość. Dzięki temu filtr umożliwia dokładny pomiar wartości skutecznej napięcia/natężenia prądu płynącego do silnika
• Test baterii 1,5 oraz 9 V - miernik podczas testu pobiera niewielką ilość natężenia prądu z baterii dzięki czemu uzyskujemy 100% informacji potrzebnej aby ocenić czy dane źródło zasilania będzie w stanie zasilić nasze urządzenie. Dla pełnej informacji w pierwszej kolejności warto wykonać pomiar napięcia DC, a następnie porównać wynik z wartością z testu baterii. Zbyt duży spadek czy niskie napięcie to jasny sygnał o konieczności wymiany źródła zasilania
• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO
• RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu
• SEL - zmiana trybu pomiaru np. z pomiaru napięcia AC na DC
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 9999
• podświetlenie ekranu oraz funkcja latarki
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 Ω
• automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 50 Ω (brak możliwości ustawienia miernika tylko na test diody)
• w zestawie sondy pomiarowe
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
• automatyczne wyłączenie się miernika
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1.5 V (AAA)

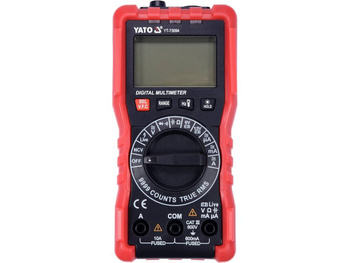

Opis wizualny:
