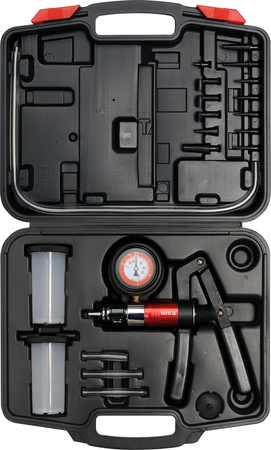

POMPKA PODCIŚNIENIOWO-CIŚNIENIOWA 22CZ.
POMPKA PODCIŚNIENIOWO-CIŚNIENIOWA 22CZ.
Produkty subskrypcyjne w twoim koszyku
Ustaw jedną częstotliwość dostaw dla wszystkich produktów subskrypcyjnych z twojego koszyka co:
Produkty subskrypcyjne w twoim koszyku

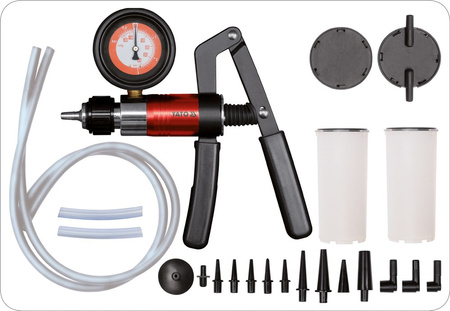

Pompka podciśnieniowa jest wielofunkcyjnym urządzeniem służącym do diagnostyki systemów w samochodach i technice, których działanie jest oparte na ciśnieniu lub podciśnieniu. Wyposażona jest w akcesoria umożliwiające wykorzystanie w niemal każdym silniku lub układzie.
Pompka YT-0674 jest wyposażona w przełącznik, który w zależności od położenie pozwala na wytworzenie podciśnienia lub ciśnienia.
Przesunięcie przełącznika w kierunku wylotu pompki spowoduje, że podczas pompowania będzie wytwarzane podciśnienie. Przełącznik przesunięty w kierunku rękojeści spowoduje, że podczas pompowania będzie wytwarzane ciśnienie.
Zakres pomiaru: od -1 do 3 bar
Za pomocą pompki można przeprowadzić diagnostykę m.in. poniższych systemów i układów: Urządzenia skomputeryzowanego sterownia silnika: - barometryczny czujnik ciśnienia (BARO) - system PCV - system recyrkulacji spalin (EGR) - grubowarstwowe czujniki ciśnienia (MAP) Urządzenia sterowania zapłonem: - podciśnieniowe wyprzedzenie zapłonu - zawór opóźniający: SDV, RCV Układ hamulcowy: - hamulce klasyczne - hamulce ABS - hamulce pneumatyczne - przewody hamulcowe - serwomechanizm hamulcowy Inne systemy: - klimatyzacja - tempomat - zbiornik paliwa i instalacja paliwowa - podciśnieniowy system domykania drzwi Diagnostyka systemu recyrkulacji spalin (EGR) Zawór systemu EGR jest przykładem zaworu uruchamianego przez podciśnienie. W przypadku braku podciśnienia zawór jest zamknięty i spaliny nie wydostają się z zaworu. W przypadku doprowadzenia podciśnienie do zaworu, zostaje on otwarty, umożliwiając recyrkulację spalin. Diagnostyka grubowarstwowych czujników ciśnienia (MAP) • Zmontować układ pompki i zbiornika, jak w przypadku odpowietrzania zacisków hamulcowych, a następnie podłączyć do przyłącza podciśnieniowego czujnika. • Naciskać dźwignię pompki, aż wskazówka pokaże -0,5 bara. Zakończyć pompowanie i obserwować wskazówkę, powinna być nieruchoma. Jeśli wskazówka się porusza, oznacza to uszkodzenie czujnika MAP. • W trakcie pracy czujnik MAP wysyła sygnały zwrotne do komputera sterującego. Sygnał ma częstotliwość pomiędzy 85 Hz a 160 Hz w zależności od poziomu podciśnienia. Do pomiaru częstotliwości konieczny jest częstościomierz, należy go podłączyć zgodnie z instrukcją czujnika i miernika. Odpowietrzanie zacisków hamulcowych. • Upewnić się, że zbiornik wyrównawczy układu hamulcowego jest wypełniony płynem do nominalnej objętości. • Odpowietrzanie przeprowadzić według poniższej kolejności: - pompa hamulcowa, jeśli jest wyposażona w zawór odpowietrzający - zaciski hamulcowe w kolejności od położonego najbliżej pompy hamulcowej do położonego najdalej • Podłączyć krótki przewód elastyczny do przyłącza umieszczonego na spodzie pokrywy zbiornika pompy. • Zamknąć zbiornik pompy za pomocą pokrywy. • Podłączyć długie przewody elastyczne do przyłączy pokrywy. Koniec jednego z długich węży pod-łączyć do pompki, a drugiego do zaworu odpowietrzającego (kalamitki) zacisku hamulcowego. W razie potrzeby posłużyć się adapterem. • Nacisnąć dźwignię pompki 10 - 15 razy, aby wytworzyć podciśnienie w zbiorniku pompy. • Odkręcić zawór odpowietrzający o 1/4 - 1/2 obrotu, tak aby zbiornik pompy wypełnił się płynem do wysokości około 5 cm. Dokręcić zawór odpowietrzający. • Odłączyć przewód pompki od zaworu odpowietrzającego, procedura odpowietrzania zacisku została zakończona. • Przed powtórzeniem procedury odpowietrzania w kolejnym zacisku opróżnić zbiornik pompy z płynu hamulcowego oraz uzupełnić poziom płynu hamulcowego w instalacji hamulcowej, do nominalnego poziomu.Ostrzeżenia dotyczące użytkowania:
Uwaga! W trakcie pracy stosować środki ochrony osobistej.Marka
Podmiot odpowiedzialny za ten produkt na terenie UE
TOYA S.A.Więcej
Adres:
Sołtysowicka 13-15Kod pocztowy: 51-168Miasto: WrocławKraj: PolskaNumer telefonu: 71 32 46 200Adres email: info@yato.pl
Symbol
YT-0674
Kod producenta
5906083906749
Zastosowanie
do diagnostyki systemów w samochodach i technice, których działanie jest oparte na ciśnieniu lub podciśnieniu: urządzenia skomputeryzowanego sterowania silnika,
Zakres pomiaru
-1 ~ 3 bar
Liczba sztuk w zestawie
22
Zastosowanie cd.
urządzenia sterowania zapłonem (podciśnieniowe wyprzedzenie zapłonu, zawór opóźniający SDV, RCV), układ hamulcowy (hamulce klasyczne, hamulce ABS, hamulce pneumatyczne, przewody hamulcowe),
Zastosowanie cd. 2
inne systemy (klimatyzacja, tempomat, zbiornik paliwa i instalacja paliwowa, podciśnieniowy system domykania drzwi)
