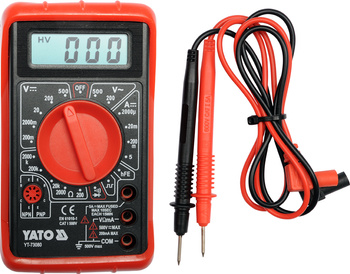

MIERNIK CYFROWY UNIWERSALNY; BUZER
Miernik uniwersalny YT-73080 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Jest to podstawowy model w naszej ofercie. Dodatkowym zabezpieczeniem przed uszkodzeniami mechanicznymi jest tzw. holster - czyli gumowa obudowa naciągana na obudowę urządzenia.
PODSTAWOWE POMIARY
- pomiar napięcia przemiennego: A.C. 0-500V
- pomiar napięcia stałego: D.C. 0-500V
- pomiar natężenia prądu stałego: D.C. 0-5A
- pomiar rezystancji: 0-2MΩ
- test diody: IF 1mA, UR 3V
- test ciągłości obwodu: 0-30Ω
DODATKOWE POMIARY
- test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
- generator przebiegu prostokątnego: 5Vpp, 50Hz
DOKŁADNOŚCI POMIARU
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V
- dokładność pomiaru miernika YT-73080 dla tego zakresu to: ±(2% + 10), rozdzielczość 1V
- obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość
- obliczenia: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7V
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 14,7V*
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,146V
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
*Miernik
YT-73080 nie
posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość
skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.
WBUDOWANE FUNKCJE
- Generator przebiegu - ustawienie pokrętła na generowanie sygnału spowoduje wygenerowanie przez miernik fali prostokątnej o napięciu międzyszczytowym 5Vpp o częstotliwości około 50Hz. Sygnał można wykorzystać w technice audio np. w diagnostyce głośników
- DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości
DODATKOWE INFORMACJE
- wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
- sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30Ω
- automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 30Ω (brak możliwości ustawienia miernika tylko na test diody)
- w zestawie sondy pomiarowe
- konstrukcja z zabezpieczeniami przeciążeniowymi
- obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
- wskaźnik niskiego poziomu baterii
- zasilanie: bateria 9V(6F22)
OPIS WIZUALNY
UWAGA
W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
