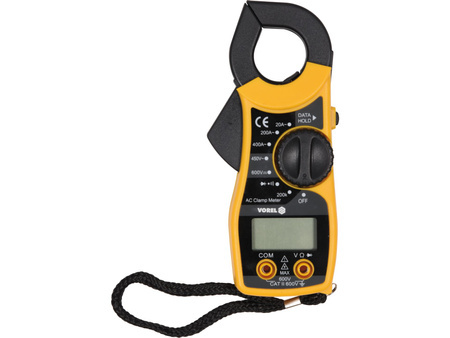

MIERNIK CĘGOWY

Miernik cęgowy uniwersalny marki VOREL 81801 umożliwia wykonanie podstawowych pomiarów elektrycznych. W przypadku niektórych wielkości pomiarowych miernik potrafi sam dobrać zakres w zależności od wyniku pomiaru. Miernik został wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu przemiennego w pojedynczym przewodzie metodą indukcyjną bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania. Metoda ta umożliwia również pomiar znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-450 V
• pomiar napięcia stałego: D.C. 0-600 V
• pomiar natężenia prądu przemiennego: A.C. 0-400 A
• pomiar rezystancji: R 0-200 kΩ
• test diody: I_F 1 mA, U_R 1 V
• test ciągłości obwodu: 0-100 Ω

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A

• dokładność pomiaru miernika 81801 dla tego zakresu to : ±(2,5% + 10), rozdzielczość 0,1 A
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2,5%) + 10 x rozdzielczość
• obliczenia: (30 x 2,5%) + 10 x 0,1 = 0,75 + 1 = 1,75 A

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 1,75 A*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 5,82 V*
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 3,144 V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik 81801 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik jest zgodny ze stanem faktycznym tylko dla prawidłowego przebiegu sinusoidalnego.

Wbudowane funkcje:

• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 100Ω (brak możliwości ustawienia miernika tylko na test diody)
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 Ω
• cęgi rozwierają się do 25 mm i umożliwiają pomiar pojedynczego przewodu o max. średnicy do 19 mm
• konstrukcja z zabezpieczeniami przeciążeniowymi
• w zestawie sondy pomiarowe
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1,5 V (AAA)

Opis wizualny:

Uwaga!

Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.
